簡介

聚乙烯丙綸多層高分子復(fù)合防水卷材主要是以無紡布和聚乙烯為主要原料，經(jīng)添加助劑改善性能制造的一種有增強保護層、防老化層、防水層材料為一體的復(fù)合型防水材料。

產(chǎn)品特點

1、抗拉強度高、抗?jié)B能力強、低溫柔性好，膨脹系數(shù)小、溫升效應(yīng)低、變形適應(yīng)能力強、摩擦系數(shù)大，可與多種粘劑配合使用，粘接效果良好。

2、用該產(chǎn)品施工后的防水層表面可直接進行裝飾裝修（如粘貼瓷磚、地板磚、馬賽克、抹水泥漿等）。

3、使用該產(chǎn)品施工對找平層（基層）含水率沒有特殊要求，只要沒有水即可施工，而且施工質(zhì)量可靠。

4、產(chǎn)品屬樹脂類聚乙烯系列高分子防水卷材，是一種無毒、無污染的綠色環(huán)保型產(chǎn)品。

施工工藝

清理基層→節(jié)點及復(fù)雜部位處理→配制聚合物水泥防水粘結(jié)料→基層涂刷聚合物水泥防水粘結(jié)料→聚乙烯高分子復(fù)合防水卷材→卷材搭縫粘貼→收口密封→清理、檢查修整→施工保護層

施工要求

1、基層清理：將鋪貼防水卷材的基層面（找平層）清理干凈，并灑水保持基面濕潤

2、配置膠粘劑：膠漿的配比：水泥與專用膠粉重量比為100（水泥）：1（膠液）：50（水）水適量。配比方法：先將膠粉放入容器中，再加水泥邊攪拌，待攪拌均勻后，加水?dāng)嚢璩珊隣盍黧w后方可使用。

3、處理復(fù)雜部位：對工程設(shè)計及相關(guān)規(guī)范要求的需要進行加強處理的部位陰陽角、結(jié)構(gòu)變形縫等，按照實際寬度要求進行加強處理。

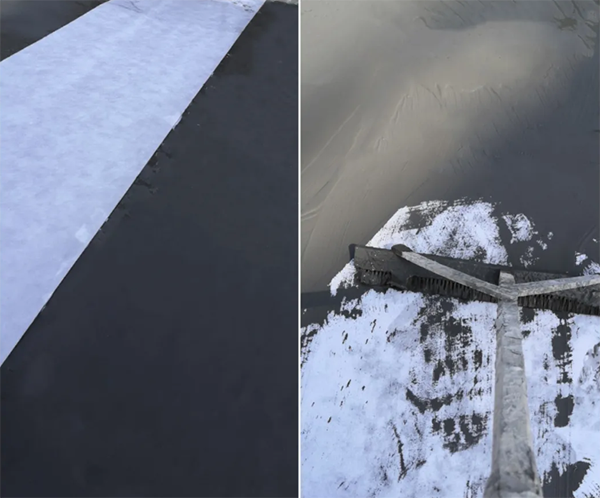

4、鋪抹膠粘劑：膠粘劑按照卷材的位置攤鋪，膠要連續(xù)適量均勻，不漏底不堆積，厚度應(yīng)保持在1mm，然后鋪卷材用刮板排氣壓實，排出多余的膠劑。外邊緣寬出將要鋪貼的卷材的范圍（如下一幅相鄰卷材鋪貼間隔時間較長，多余的水泥素漿或水泥砂漿應(yīng)在該幅卷材鋪貼后立即鏟掉）。基層陰陽角處應(yīng)用水泥素漿或水泥砂漿抹成圓角。稠度較小的膠粘劑還應(yīng)特別注意壓實，以保證其與基層間的結(jié)合緊密及自身的密實。

5、鋪貼聚乙烯復(fù)合防水卷材：在施工面彈好基準(zhǔn)線，將卷材預(yù)鋪調(diào)整。卷材鋪貼時應(yīng)采用滿粘法，防止時間過長影響粘接質(zhì)量，粘結(jié)前，在鋪設(shè)部位將卷材預(yù)鋪，找正方向后，中間固定，將卷材一端卷至固定處，涂膠滿粘，這幅貼完后，再將預(yù)放的卷材另一端卷回至粘好的位置，連續(xù)粘結(jié)直至整幅。

6、排氣：卷材鋪貼后，隨即用抹子或刮板從上方拍/抹/刮壓卷材，排除卷材與膠粘劑之間的空氣，使卷材與膠粘劑緊密結(jié)合。

7、卷材搭接邊：待膠粘劑本身具有一定的強度即卷材與其之間具有一定的粘接力（一般需要2d-3d）后，借助該部位膠料的粘性，用小壓輥將搭接邊壓實，粘牢。

（本文來自防水與施工）
