1、材料簡(jiǎn)介

熱塑性聚烯烴聚酯復(fù)合高分子防水卷材防水卷材是一種以PP與三元乙丙為基料，添加各種抗老化劑采用先進(jìn)聚合技術(shù)制成的防水材料，是近幾年在歐美盛行的一種新材料。

2、產(chǎn)品特性

1、兼具三元乙丙優(yōu)異的耐老化性能與PP的可焊接性能，不存在增塑劑遷移而變脆。

2、環(huán)保、無(wú)氯、無(wú)污染。

3、高斷裂強(qiáng)度、高撕裂強(qiáng)度、抗沖擊、耐穿刺。

4、耐低溫，-40℃彎曲無(wú)裂痕。

5、表面光滑、高反射率、節(jié)能且耐污染。

6、耐藻類(lèi)、霉類(lèi)等微生物生長(zhǎng)，耐熱老化。

7、耐酸堿腐蝕性能強(qiáng)，適合于高酸、高堿地區(qū)。

8、無(wú)明火施工，安全性強(qiáng)。

3、使用范圍

主要應(yīng)用于外露式單層屋面防水工程也可用于大型場(chǎng)館、機(jī)場(chǎng)、地下室、人防工程、綜合管廊、水庫(kù)堤壩、垃圾填埋場(chǎng)、地鐵隧道、橋梁、糧庫(kù)等工程。

4、推薦方案

部位

推薦做法

備注

五、施工工藝

屋面清理→測(cè)量彈線→預(yù)鋪TPO防水卷材→涂刷粘接劑→卷材粘接壓實(shí)→收口及細(xì)部處理→清理檢查→驗(yàn)收

各工序的施工在交叉施工過(guò)程中要求緊密配合，TPO卷材要施工時(shí)，首先要進(jìn)行試鋪 把自然疏松的卷材按輪廓布置在基層上 平整順直 不得扭曲 并進(jìn)行適當(dāng)?shù)募舨?。平行于屋脊的搭接縫應(yīng)順流水方向搭接垂直于屋脊的搭接縫應(yīng)順年Z大頻率風(fēng)向搭接。施工前進(jìn)行精確放樣 盡量減少接頭 有接頭部位 接頭相互錯(cuò)開(kāi)至少 300 mm，各層次施工同步進(jìn)行。每道施工工序在完成局部施工且經(jīng)過(guò)質(zhì)檢員檢查后，下一道施工工序必須及時(shí)跟進(jìn)施工。

5.1、基層的處理

? 施工前需對(duì)原屋面進(jìn)行清理，去除屋面泥污及尖銳的異物，對(duì)于需要使用壓條固定的區(qū)域，檢查屋面的穩(wěn)定性。檢查建筑物周邊和屋面開(kāi)口的周邊，保證基層達(dá)到卷材施工要求。

? 屋面應(yīng)保持清潔，干燥，平滑且無(wú)異物污染。例如：潤(rùn)滑脂，動(dòng)物油脂，煤焦油以及油性 物質(zhì)等。所有鋒利邊緣或粗糙表面都應(yīng)進(jìn)行必要的處理，以免對(duì)防水層造成任何損害。

? 基層銹蝕較嚴(yán)重的部位需進(jìn)行打磨除銹，涂刷防銹漆一道。

? 原屋面防水片材進(jìn)行拆除干凈。

施工前做粘接拉力實(shí)驗(yàn)

1）卷材安裝施工時(shí)，先把第一片卷材往回折并露出其背面和基層。折疊當(dāng)中要保持卷材平整，盡量減少安裝產(chǎn)生的折痕。在涂刷膠粘劑之前，應(yīng)除去基層上的任何灰塵和其它污物。要用較硬的掃帚掃凈基層和卷材間的接觸面。

2）為了保證卷材與基層緊密牢固的接觸，可用硬刷按壓已鋪設(shè)粘合的卷材。

3）把一幅或多幅卷材的長(zhǎng)邊折疊一半，從折疊處分別在防水卷材表面和基層用膠輥涂刷一層膠粘劑，待膠粘劑半干且不粘手時(shí)，使預(yù)粘面合攏，壓輥壓實(shí)。然后再把另外沒(méi)有折疊的部分折疊起來(lái)，繼續(xù)從折疊處操作如前所述，依次類(lèi)推，Z后施焊。涂刷完膠粘劑后需等待一段時(shí)間后進(jìn)行粘接，實(shí)際中以手的背面輕觸Z后涂膠部位不粘手為標(biāo)準(zhǔn)。

膠粘劑按建議用膠量0.5kg／㎡。

5.2、卷材搭接邊焊接

1) 卷材大面搭接焊接采用TPO專(zhuān)用爬行焊機(jī)，在實(shí)際焊接前，先做焊接試驗(yàn)，檢查自動(dòng)焊機(jī)的基本設(shè)置，根據(jù)現(xiàn)場(chǎng)情況調(diào)整焊機(jī)設(shè)置。防水卷材搭接部位焊接面擦拭干凈、干燥，然后采用自動(dòng)焊接機(jī)進(jìn)行焊接，由專(zhuān)人操作，保持2.3m/min的速度穩(wěn)定行走，搭接寬度為80寬。

根據(jù)溫度，風(fēng)速，爬行速度做預(yù)焊試驗(yàn)，然后裁剪2公分寬試驗(yàn)條做剝離試驗(yàn)。

2） 自動(dòng)焊接無(wú)法操作的部位手持式焊接機(jī)，采用熱風(fēng)焊接，焊接時(shí)焊嘴與焊接方向呈45°角，壓輥與焊嘴平等并保持大約5mm的距離，焊接邊應(yīng)有呈亮色熔漿滲出，不應(yīng)出現(xiàn)漏焊、跳焊、燒焦或焊接不牢現(xiàn)象，焊接時(shí)不得損害非焊接部位的卷材。

                                                                                            （手持焊接機(jī)）

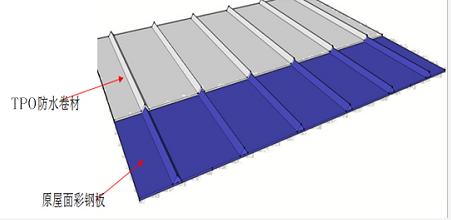

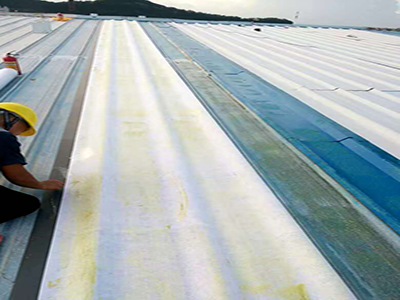

六、示意圖
